TK 6000-LS功能:
1、即插即用,模块直接插在PLC的DB9上,扩展口可同时连触摸屏。TK 6000-LS可直接从PLC通讯口获取电源,也可外接24VDC电源。
2、集成WEB服务器,通过网页可设置设备参数和运行诊断,并设置登录保护密码,防止篡改配置数据。
3、对LS产电PLC编程口通讯参数自适应,无需额外设置。
4、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC6、FC16,Modbus数据区自动映射至LS产电PLC的数据区。
5、采用ModbusTCP方式,可实现高级语言(如VB、VC、C#等)编程,实现与LS产电PLC的数据通讯,方便开发生产管理系统。
6、支持OPC通道的SCADA(上位组态软件)以OPC方式与LS产电PLC通讯。
7、最多支持6台PC同时采集PLC数据。
8、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

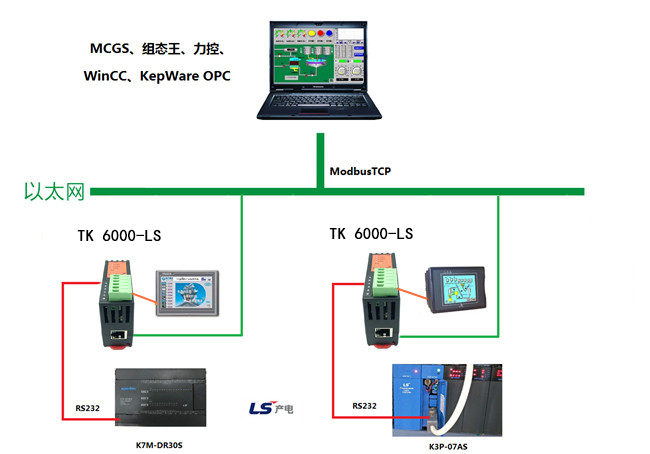

典型应用:
以太网数据采集、上位监控(MCGS、组态王、力控、KepWare OPC)、设备联网。
技术参数:
产品型号 | TK 6000-LS |
---|
描述 | LS产电Master K系列PLC以太网通讯处理器 |
颜色 | 金属黑 |
状态显示 | Pwr,Bus |
以太网接口 接口类型 传输速率 协议支持 TCP连接数 | IEEE 802.3兼容,Link/Active指示灯,线序自适应,支持Auto-MDIX RJ45母插座 10/100Mbps ModbusTCP 6 |
X1 接口(连PLC) 接口类型 传输速率 协议支持 | RS232 接线端子 9.6K、19.2K、38.4K、57.6K Load、CNet |
X2接口(连触摸屏) 接口类型 传输速率 协议支持 | RS232 接线端子 9.6K、19.2K、38.4K、57.6K Load、CNet |
组态软件 OPC 软件 | 昆仑通态、组态王、三维力控等 KepWare OPC |
诊断和参数设置 | IE浏览器,默认192.168.1.178,TKDevice |
供电方式 电压类型 | 从PLC的通讯口获得电源(通过接线)也可外接24VDC 24VDC/100mA |
工作温度 | 0~60℃ |
工作湿度 | 90%非凝露 |
安装方式 | 35mm导轨安装 |
电磁兼容性 | 2014/30/EU |
RoSH生产 | 是 |
抗震动 | 4.5mm/30Hz/10Min |
ESD | 6KV |
出厂老化 | 60度老化箱运行168小时,通断电50000万次 |
通讯稳定性 | 持续30天与PLC不间断通讯,1亿3千万次通讯0错误 |
认证 | CE认证 |
尺寸(L*W*H) | 90*24*65mm |
重量 | 120g |
