产品描述：

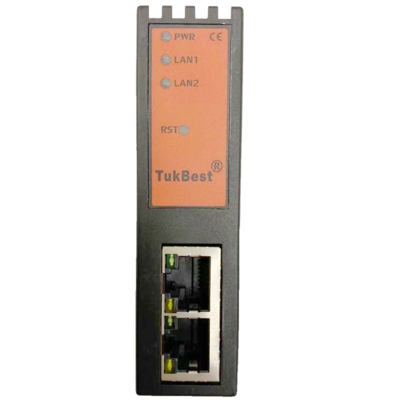

TK 6000-PN具备两个物理性接口，LAN1和LAN2口分别具备独立的局域网能力。其中LAN1口为一个双RJ45接口，具备交换机功能，主要用于连接PLC；LAN2口为单端口RJ45，可以跨网段，用于上位机采集或者触摸屏的连接。
典型应用
技术特点：
1、安装在35mm的导轨上，LAN1为双端口的RJ45，具备交换机功能，此端口连接PLC；LAN2为单端口RJ45，可以连接触摸屏或上位机系统；TK 6000-PN外接24VDC电源供电。
2、集成WEB服务器，通过网页可设置设备参数和运行诊断；也可以通过TKDevice工具进行配置；可以任意从LAN1或LAN2口进行配置。
3、实现NAT功能，将LAN1口所连接PLC的IP地址和端口号，映射到LAN2口的任意IP和端口号。
4、可实现SmartIE系列触摸屏连接S7-1200、S7-1500等PLC。
5、LAN2口可支持ModbusTCP服务器功能，可以将LAN1口连接的PLC映射成LAN2口的ModbusTCP服务器。
6、LAN2口可支持TKNetS7协议服务器功能，可以将LAN1口连接的PLC映射成LAN2口的TKNetS7协议服务器，方便使用TKNetS7功能。
7、支持可达32个的LAN2/LAN1的服务器/客户机并发模型，LAN2口最多可支持32个上位机访问。
8、采用TKNetS7协议或者ModbusTCP的方式，皆可实现高级语言（如VB、VC、C#等）编程，实现与PLC的数据通讯，方便开发生产管理系统。
9、支持OPC通道的SCADA（上位组态软件）以OPC方式与PLC通讯。
技术参数：
产品型号 | TK 6000-PN |
|---|
描述 | 西门子系列PLC以太网通讯处理器 |
颜色 | 金属黑 |
状态显示 | Pwr，LAN1，LAN2 |
以太网接口 接口类型 传输速率 协议支持 TCP连接数 | IEEE 802.3兼容，Link/Active指示灯，线序自适应，支持Auto-MDIX RJ45母插座 10/100Mbps S7TCP、ModbusTCP、TKNetS7等 32 |
LAN1接口（连PLC） 接口类型 传输速率 协议支持 | Ethernet RJ45*2 10/100M TCP/IP、S7TCP |
LAN2 接口（连上位） 接口类型 传输速率 协议支持 | Ethernet RJ45*1 10/100M TCP/IP、S7TCP、ModbusTCP、TKNetS7 |
编程软件 组态软件 | Protal V14 WINCC、组态王、力控、杰控等 |
OPC软件 | KepWare OPC |
诊断和参数设置 | IE浏览器，默认192.168.2.188(LAN1)、默认192.168.1.188(LAN2) TKDevice搜索配置工具 |
供电方式 电压类型 | 外接 24VDC 24VDC/100mA |
工作温度 | 0~60℃ |
工作湿度 | 90%非凝露 |
安装方式 | 35mm导轨安装 |
电磁兼容性 | 2014/30/EU |
RoSH生产 | 是 |
抗震动 | 4.5mm/30Hz/10Min |
ESD | 6KV |
出厂老化 | 60度老化箱运行168小时，通断电50000万次 |
通讯稳定性 | 持续30天与PLC不间断通讯，1亿3千万次通讯0错误 |
认证 | CE认证 |
尺寸（L*W*H） | 90*24*65mm |
重量 | 120g |
